FSC型规格表

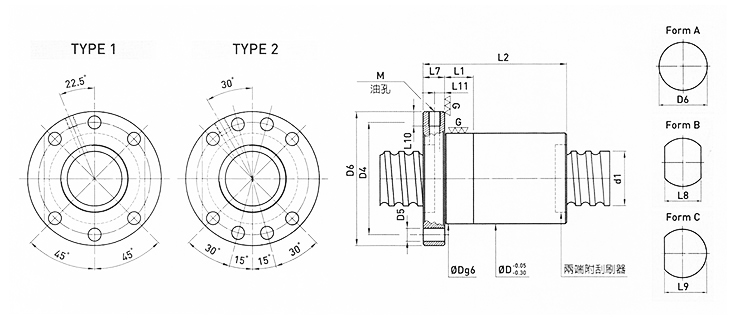

型号	规格		节圆直径	根径	珠径	卷数	刚性K (kgf/μm)	动负荷 C(kgf)	静负荷 Co(kgf)	螺帽			法兰							油孔
型号	公称外径	导程	节圆直径	根径	珠径	卷数	刚性K (kgf/μm)	动负荷 C(kgf)	静负荷 Co(kgf)	D	L1	L2	型式	Form A (D6)	Form B (L8)	Form C (L9)	L7	D4	D5	M	L10	L11
15-10K3	15	10	15.6	12.324	3.175	3	25	960	1930	34	10	44	1	57	43	50	10	45	5.5	M5×1P	6	5
15-20K2	15	20	15.6	12.324	3.175	2	15	630	1250	34	10	50		57	43	50		45	5.5	M5×1P	6
20-10K3	20	10	20.6	17.324	3.175	3	32	1130	2660	36	10	47		58	44	51		47	6.6	M6×1P	8
20-20K2	20	20	20.6	17.324	3.175	2	21	760	1730	36	10	56		58	44	51		47
25-10K3	25	10	25.6	22.324	3.175	3	38	1260	3370	40	10	50		62	48	55		51
25-25K2		25	25.6	22.324	3.175	2	25	840	2170	40	10	69		62	48	55		51
25-10K4		10	25.8	21.744	3.969	4	56	2210	5660	45	10	60		65	51	58		54
25-12K4		12	25.8	21.744	3.969	4	56	2200	5640	45	10	67		65	51	58		54
28-8K5	28	8	29	24.132	4.763	5	79	3690	9780	50	10	62		80	62	71	12	65				6
32-5K4	32	5	32.6	29.324	3.175	4	57	1840	5960	48	10	38		70	54	62		59
32-6K5		6	32.8	28.744	3.969	5	83	3090	9480	56	10	48		86	65	75.5		71
32-8K5		8				5	84	3080	9460	50	10	59		80	62	71		65	9
32-10K5		10				5	85	3080	9450		10	73
32-20K3		20				3	52	1900	5430		20	87
32-32K2		32				2	34	1280	3530		20	87
32-40K2		40				2	32	1240	3440		20	94
32-10K5		10	33	28.132	4.763	5	86	3850	10890	56	10	79		86	65	75.5	14	71				7
32-12K5		12	33	28.132	4.763	5	87	3840	10870	56	20	88		86	65	75.5		71
32-10K5		10	33.4	26.91	6.35	5	90	5640	14480	62	10	77		92	74	83		77
32-12K5		12				5	90	5620	14450		20	87
32-16K4		16				4	73	4570	11390		20	92
32-20K3		20				3	54	3480	8340		20	87
36-10K5	36	10	37.4	30.91	6.35	5	98	6010	16440	66	20	80	2	96	73	84.5		81		M8×1P	10
36-12K5		12				5	99	5990	16420		20	87
36-16K5		16				5	100	5960	16350		20	109
36-20K4		20				4	79	4840	12880		20	108
36-36K2		36				2	39	2540	6240		20	95
38-8K5	38	8	39	34.132	4.763	5	96	4190	13110	61	20	64		91	68	79.5		76
38-10K4		10	39.4	32.91	6.35	4	81	5050	13790	63	20	70		93	70	81.5		78
38-15K4		15				4	93	5020	13740		20	88
38-16K5		16				5	104	6140	17340		20	108
38-20K4		20				4	83	4990	13660		25	108
38-25K4		25				4	83	4940	13560		25	127
38-40K2		40				2	40	2590	6560		25	103
40-5K5	40	5	40.6	37.324	3.175	5	85	2470	9490		20	45
40-6K5		6	40.8	36.744	3.969	5	95	3370	11780		20	52
40-8K5		8	41	36.132	4.763	5	101	4360	14200		20	64
注：1、表列刚性值，在无预压力时轴向负荷为30%动负荷的条件下计算之。 2、K5以下的卷数亦可制作。

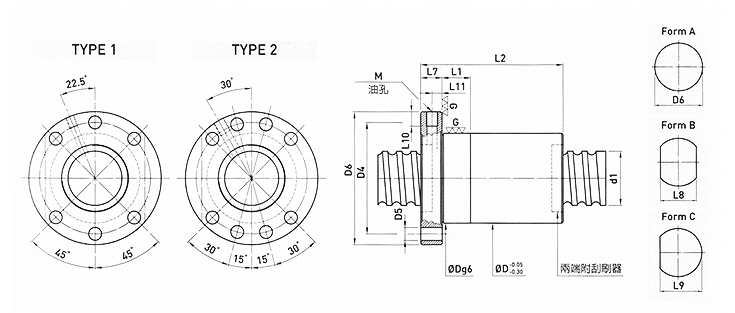

型号	规格		节圆直径	根径	珠径	卷数	刚性K (kgf/μm)	动负荷 C(kgf)	静负荷 Co(kgf)	螺帽			法兰							油孔
